HCB05 swaar hefboom-takel, hysbak -iliftequip.com

Die swaardiens hefboomkettinghyser is 'n handbediende takel wat maklik is om te gebruik en maklik om te dra. Dit is sterk en drabaar en het 'n hoë veiligheidsprestasie. Dit is geskik vir gebruik in fabrieke, myne, konstruksieterreine, dokke, dokke, pakhuise, ens. Die installering van masjiene en die opheffing van vrag, veral vir oop- en kragonderbrekings, toon die meerderwaardigheid daarvan.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Kenmerke:

Kompakte ontwerp ， alle staalkonstruksie, ligte handtrek
2.200 pond se hefvermoë is meer as genoeg vir die meeste industriële toepassings
Met die hand aangedrewe takel word ratte gedeel wat die swaar vrag maklik oplig
Drukkersmede-hake wat ontwerp is om stadig te buig om te waarsku van oorbelasting.
Gebou om aan die CE-veiligheidstandaard te voldoen

i-Lift No.		2110602		2110604		2110605		2110606		2110607		2110608
model		HCB10		HCB20		HCB30		HCB50		HCB100		HCB200
Gemiddelde kapasiteit	Kg (£)	1000(2200)		2000(4400)		3000(6600)		5000(11000)		10000(22000)		20000(44000)
Standaard hefhoogte	mm (in.)	2500/3000（100/120）				3000/5000(120/200)
Toets las	KN	12.5		25		37.5		62.5		125		250
Poging tot gegradeerde kapasiteit	N	310		320		360		400		430		430
Aantal vragkettings val		1		2		2		2		4		8
Min.weerstand tussen hake H	mm (in.)	300(12)		380(15)		470(18.5)		600(23.6)		730(28.7)		1000(40)
Dia. Van vragketting	mm (in.)	Ø6x18		Ø6x18		Ø8x24		Ø10x30		Ø10x30		Ø10x30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)

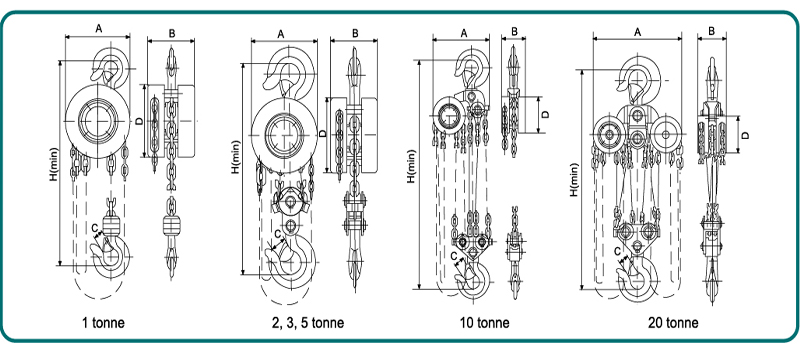

dimensies	'N mm (in.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
	B mm (in.)	130(5.2)		130(5.2)		139(5.6)		162(6.4)		162(6.4)		189(7.4)
	C mm (in.)	22(0.9)		26(1)		32(1.2)		44(1.7)		50(2)		70(2.7)
	D mm (in.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
Netto gewig	kg (£).	9.2(20.2)	10(22)	12(26.4)	14(30.8)	20.2(44.4)	22.7(50)	32(70.4)	35(77)	65(143)	68(150)	148(325.6)	155(341)
Totale gewig	kg (£).	9.6(21)	10.4(23)	13.1(28.8)	14.5(31.9)	20.8(45.8）	23.3(51.3)	33(72.6)	36(79.2)	67(147.4)	80(176)	150(330)	180(396)
Extra Weight Per Metre of Extra Lift	(pcs)	1.65		2.5		3.7		5.2		9.6		19.2

Operasionele prosedure:

1. Dit is streng verbode om die oorlading van die kabel te gebruik.

2. Dit is streng verbode om met ander magte as mannekrag te werk.

3. Voor gebruik moet u seker maak dat die onderdele ongeskonde is, dat die transmissiedele en die hefketting goed gesmeer is, en dat die rustige toestand normaal is.

4. Kyk of die boonste en onderste hakies voor die ophang gehang word, en dat die hefketting vertikaal gehang moet word. Daar moet geen gedraaide skakels wees nie, en die onderste haakraam van die dubbelry-ketting moet nie omgedraai word nie.

5.Die operateur moet in dieselfde vlak as die armbandwiel staan om die armband te laat draai, sodat die armbandwiel in die kloksgewys rigting draai, sodat die gewig verhoog kan word; as die armband omgekeer word, kan die gewig stadig verlaag word.

6. Wanneer u swaar voorwerpe oplig, is dit streng verbode vir personeel om werk te verrig of onder swaar voorwerpe te loop om groot ongelukke te vermy.

7. Tydens die opheffingsproses, ongeag of die gewig styg of daal, moet die krag eweredig en sag wees as u die armband trek. Moenie te veel krag gebruik om te voorkom dat die armband spring of die ring nie.

8.As die operateur vind dat die trekkrag groter is as die normale trekkrag, moet hy dit onmiddellik ophou gebruik. Voorkom skade aan die interne struktuur om ongelukke te voorkom.

9. Nadat die swaar voorwerp veilig en veilig beland het, haal die haak uit die ketting.

10. Na gebruik, hanteer dit versigtig, plaas dit op 'n droë, geventileerde plek en smeer die smeerolie aan.
